Jętka

Jętka a pozostałe elementy więźby

Więźba dachowa składa się z wielu drewnianych elementów, które współpracują ze sobą i przenoszą obciążenia na ściany, stropy oraz inne części konstrukcji budynku. Jętka jest jednym z nich, ale nie należy utożsamiać jej z krokwią, płatwią ani kleszczami. Poszczególne belki różnią się położeniem, sposobem podparcia i zadaniem konstrukcyjnym.

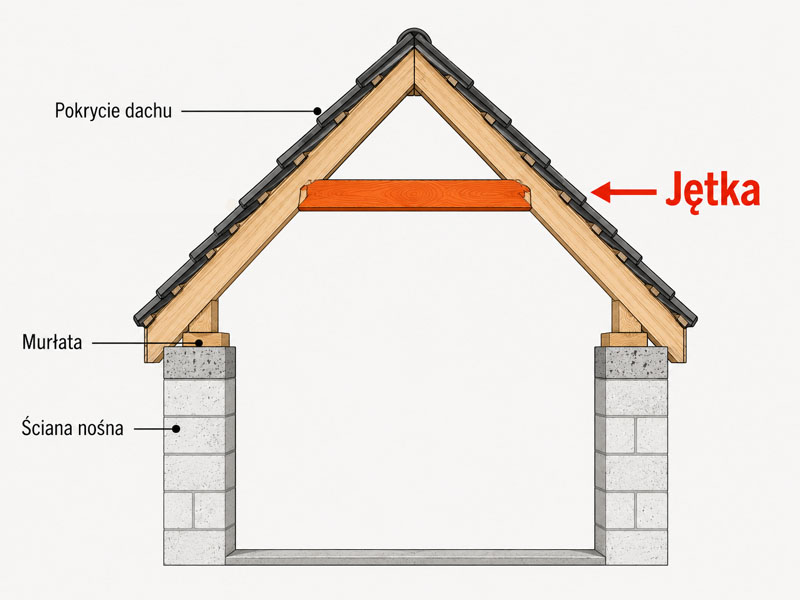

Krokwie są nachylonymi elementami wyznaczającymi kształt połaci dachowych. To na nich opiera się poszycie, łaty, kontrłaty oraz pokrycie. Jętka przebiega poziomo pomiędzy dwiema przeciwległymi krokwiami i tworzy razem z nimi jeden wiązar. Dzięki temu krokwie nie pracują wyłącznie jako długie belki podparte przy murłacie i kalenicy.

Różnica pomiędzy jętką a kleszczami jest szczególnie istotna podczas oględzin istniejącego dachu. Jętka zazwyczaj łączy jedną parę krokwi i znajduje się w płaszczyźnie konkretnego wiązara. Kleszcze są najczęściej wykonywane jako para desek lub belek obejmujących słupy, krokwie albo płatwie. Podobny wygląd nie oznacza więc, że elementy mogą być stosowane zamiennie.

Jak jętka pracuje w konstrukcji?

Jętka dzieli krokwie na krótsze odcinki obliczeniowe. Bez takiego podparcia długa krokiew mogłaby wymagać znacznie większego przekroju, aby zachować odpowiednią nośność i sztywność. Wprowadzenie poziomej belki pozwala ograniczyć jej ugięcie bez konieczności podpierania każdej krokwi słupem sięgającym stropu.

W typowym układzie krokwiowo-jętkowym jętka jest przede wszystkim elementem ściskanym. Rozpiera przeciwległe krokwie i umożliwia im wspólną pracę. Nie należy zatem automatycznie traktować jej jak ściągu przenoszącego wyłącznie rozciąganie. Rzeczywisty rozkład sił zależy jednak od geometrii więźby, sposobu podparcia, rodzaju połączeń oraz kombinacji działających obciążeń.

Obciążenie dachu nie jest stałe ani równomierne. Zimą na połaciach może zalegać śnieg, a wiatr może oddziaływać na jedną stronę dachu inaczej niż na drugą. Do tego dochodzi ciężar pokrycia, izolacji, sufitów i instalacji. Projektant analizuje te wpływy łącznie i na tej podstawie określa przekroje drewna oraz parametry połączeń.

Sama obecność poziomej belki pomiędzy krokwiami nie gwarantuje prawidłowej pracy więźby. Jętka musi być zamocowana w sposób pozwalający na przekazanie obliczonych sił. Niewłaściwe śruby, zbyt małe podkładki, nieliczne gwoździe albo głębokie wycięcia w drewnie mogą sprawić, że połączenie będzie słabsze od samej belki.

Gdzie stosuje się jętki dachowe?

Jętki występują przede wszystkim w dachach stromych, w których długość krokwi staje się zbyt duża dla prostego wiązara krokwiowego. Konstrukcja jętkowa jest często spotykana w domach jednorodzinnych, budynkach gospodarczych oraz starszych obiektach wznoszonych w tradycyjnej technologii ciesielskiej.

Najprostszy wariant stanowi więźba krokwiowo-jętkowa, w której każda para krokwi jest połączona jedną jętką. Przy większych rozpiętościach albo dłuższych jętkach mogą być stosowane dodatkowe podpory, płatwie, słupy lub ramy stolcowe. Układ przestaje być wtedy prostym wiązarem z niepodpartą jętką i wymaga bardziej rozbudowanej analizy konstrukcyjnej.

Nie w każdym budynku obecność jętki oznacza taki sam rodzaj więźby. W dachach zabytkowych można spotkać bardziej złożone układy, kilka poziomów poziomych belek albo elementy określane regionalnymi nazwami. Rozpoznanie funkcji konkretnej belki powinno opierać się na analizie całego ustroju, a nie wyłącznie na jej kierunku i położeniu.

Od czego zależy położenie i przekrój jętki?

Jętka jest umieszczana w górnej części wiązara, ale jej dokładnej wysokości nie powinno się wybierać jedynie pod kątem wygody użytkowników poddasza. Zbyt wysokie przesunięcie elementu wydłuża odcinek krokwi pracujący bez pośredniego podparcia. Może to zwiększyć ugięcia oraz zmienić wartości sił występujących w całej konstrukcji.

Przekrój jętki dobiera się na podstawie obliczeń. Znaczenie mają między innymi długość belki, rozstaw wiązarów, nachylenie połaci, gatunek i klasa wytrzymałości drewna, ciężar warstw dachowych, lokalne obciążenie śniegiem oraz oddziaływanie wiatru. Nie istnieje jeden uniwersalny wymiar odpowiedni dla każdego domu.

Jakość drewna jest równie istotna jak jego wymiary. Belka o właściwym przekroju może nie spełnić założeń projektu, jeżeli ma rozległe pęknięcia, głębokie uszkodzenia, nieprawidłowy przebieg włókien albo została silnie osłabiona przez korozję biologiczną. W nowych konstrukcjach powinno się stosować drewno o parametrach przewidzianych w dokumentacji.

Długa jętka może również wymagać zabezpieczenia przed ugięciem lub utratą stateczności. Sposób jej podparcia nie może być przypadkowy. Dodanie słupa w nieprzewidzianym miejscu może przenieść znaczne obciążenie na strop, który nie został zaprojektowany jako podpora więźby.

Połączenie jętki z krokwią

Miejsce styku jętki z krokwią jest jednym z ważniejszych węzłów więźby jętkowej. To właśnie przez połączenie siły przechodzą z jednej belki na drugą. W tradycyjnym ciesielstwie wykonywano odpowiednio ukształtowane złącza drewniane, natomiast obecnie stosuje się również śruby, gwoździe, wkręty konstrukcyjne, nakładki i stalowe łączniki.

Rodzaj łącznika nie powinien być dobierany na podstawie przyzwyczajenia wykonawcy. Liczy się jego średnica, długość, nośność, liczba, rozstaw oraz odległość od krawędzi i końców elementu. Zbyt małe odstępy mogą powodować rozłupywanie drewna, natomiast zbyt mała liczba łączników może prowadzić do przesuwania się elementów pod obciążeniem.

W niektórych więźbach jętkę umieszcza się pomiędzy krokwiami, a w innych mocuje z boku jednej z nich lub wykonuje jako dwa równoległe elementy obejmujące wiązar. Każdy wariant tworzy inny układ mimośrodów i wymaga odpowiedniego rozwiązania węzła.

Do częstych nieprawidłowości należy stosowanie zwykłych, nieudokumentowanych wkrętów zamiast łączników konstrukcyjnych. Problemem jest także dokręcanie śrub bez odpowiednio dużych podkładek, przez co nakrętka lub łeb mogą zagłębiać się w drewno. Połączenie powinno zachować trwałość również po wyschnięciu materiału i powstaniu naturalnych odkształceń skurczowych.

Jętka a przestrzeń poddasza

Położenie jętek ma bezpośredni wpływ na sposób wykorzystania poddasza. Belki mogą przebiegać ponad planowanym sufitem i pozostać niewidoczne, mogą stanowić podstawę do zamocowania części zabudowy albo zostać wyeksponowane jako element wnętrza. Decyzja estetyczna nie może jednak prowadzić do osłabienia konstrukcji.

Podczas adaptacji nieużytkowego strychu często pojawia się pomysł podniesienia lub całkowitego usunięcia jętek. Takiej zmiany nie powinno się wykonywać bez obliczeń. Jętki nie są przypadkowymi belkami utrudniającymi urządzenie pomieszczeń, lecz częścią układu odpowiadającego za nośność i sztywność dachu.

Jeżeli przebieg jętki koliduje z planowaną klatką schodową, lukarną, antresolą albo instalacją, konstruktor może opracować rozwiązanie zastępcze. Może ono obejmować wzmocnienie krokwi, zmianę połączeń, zastosowanie ramy, dodatkowych płatwi lub wymianów. Zakres prac zależy od konkretnej więźby i nie powinien być kopiowany z innego budynku.

Widoczna jętka może być atrakcyjnym elementem aranżacji, ale wymaga odpowiedniego przygotowania powierzchni. Nie należy przy tym nadmiernie szlifować drewna, wycinać głębokich bruzd ani ukrywać uszkodzeń warstwą nieprzepuszczalnego materiału. W pierwszej kolejności ocenia się stan konstrukcji, a dopiero później dobiera sposób wykończenia.

Najczęstsze błędy przy wykonywaniu jętek

Błędy dotyczą zarówno nowych więźb, jak i dachów przebudowywanych po wielu latach użytkowania. Część z nich jest widoczna od razu, na przykład brak śruby lub pęknięta belka. Inne ujawniają się dopiero pod obciążeniem śniegiem, podczas silnego wiatru albo po zmianie ciężaru pokrycia dachowego.

Do szczególnie ryzykownych działań należy samodzielne przesuwanie jętek w górę. Wykonawca może wówczas pozostawić te same krokwie i połączenia, mimo że ich warunki pracy stały się mniej korzystne. Większa wysokość pomieszczenia zostaje uzyskana kosztem zmiany schematu konstrukcyjnego.

• zastosowanie drewna o nieznanej klasie i znacznych wadach,
• wykonanie jętek o mniejszym przekroju niż wskazany w projekcie,
• zmiana wysokości montażu bez sprawdzenia nośności krokwi,
• ograniczenie liczby śrub, gwoździ lub wkrętów,
• wykonywanie otworów zbyt blisko końca belki,
• głębokie podcinanie jętki albo krokwi w miejscu połączenia,
• pozostawienie poluzowanych nakrętek i niewłaściwych podkładek,
• oparcie jętki na przypadkowym słupie ustawionym na nieprzystosowanym stropie,
• wycinanie fragmentów jętki pod kanały wentylacyjne lub przewody,
• zamknięcie zawilgoconego drewna wewnątrz szczelnej zabudowy.

Niepokojącym objawem mogą być również wyraźnie ugięte jętki, rozchodzące się połączenia, ślady przesunięcia elementów, świeże pęknięcia oraz deformacje połaci. Nie każdy naturalny skurcz drewna oznacza awarię, ale ocenę przyczyn powinien przeprowadzić specjalista mający dostęp do całej konstrukcji.

Jętka w praktyce budowlanej

Budowa nowego dachu dwuspadowego

W nowym budynku jętki wykonuje się zgodnie z projektem więźby. Cieśla powinien zachować ich przekroje, poziom montażu, gatunek materiału oraz sposób połączenia z krokwiami. Zmiana jednego z tych parametrów wymaga sprawdzenia, ponieważ może wpłynąć na nośność całego wiązara.

Przed zakryciem konstrukcji warto skontrolować kompletność łączników, dokręcenie śrub i stan drewna. Jest to znacznie łatwiejsze, gdy więźba pozostaje dostępna, niż po wykonaniu ocieplenia i zabudowy z płyt.

Adaptacja strychu na pomieszczenia mieszkalne

Podczas adaptacji jętki często wyznaczają wysokość planowanego sufitu. Jeżeli znajdują się zbyt nisko, należy sprawdzić możliwość ich przeprojektowania. Samo odcięcie belek i zamontowanie nowych wyżej nie odtwarza automatycznie pierwotnej sztywności więźby.

Projekt przebudowy powinien uwzględniać również dodatkowy ciężar izolacji, zabudowy, instalacji i elementów wykończeniowych. Część z nich może zostać zamocowana do więźby, dlatego sposób podwieszania sufitu lub wyposażenia także powinien być dostosowany do konstrukcji.

Wymiana ciężaru pokrycia dachowego

Zmiana lekkiego pokrycia na materiał o większej masie powoduje wzrost stałego obciążenia więźby. Przed remontem należy ocenić nie tylko krokwie, lecz także jętki i ich połączenia. W starszym dachu rzeczywiste wymiary elementów mogą różnić się od dokumentacji, a drewno może być lokalnie osłabione.

Wzmocnienie może polegać na dodaniu elementów drewnianych lub stalowych, poprawieniu połączeń albo zmianie sposobu podparcia. Nie zawsze konieczna jest wymiana całej więźby, ale rozwiązanie musi odpowiadać rzeczywistemu stanowi budynku.

Naprawa uszkodzonego końca jętki

Uszkodzenie w pobliżu połączenia z krokwią jest szczególnie niekorzystne, ponieważ właśnie w tym miejscu przekazywane są siły. Proste przybicie krótkiej deski może nie przywrócić wymaganej nośności. Naprawa powinna obejmować odpowiednio długi odcinek zdrowego drewna i prawidłowo rozmieszczone łączniki.

Przed wzmocnieniem należy ustalić przyczynę uszkodzenia. Jeżeli drewno zostało zaatakowane przez grzyby lub owady wskutek przecieku, samo dołożenie nowej belki nie rozwiąże problemu. Konieczne jest również usunięcie źródła wilgoci i ocena sąsiednich elementów.

Wykonanie otworu na instalację

Przewody elektryczne, rury i kanały wentylacyjne powinny być prowadzone tak, aby nie osłabiały jętek. Duży otwór wykonany w przypadkowym miejscu zmniejsza czynny przekrój belki i może powodować koncentrację naprężeń. Szczególnie niebezpieczne są wycięcia przy końcach elementu oraz w pobliżu połączeń.

Jeżeli instalacji nie można przeprowadzić obok konstrukcji, miejsce i wielkość otworu powinny zostać uzgodnione z projektantem. Niekiedy bezpieczniejszym rozwiązaniem jest zmiana trasy przewodu albo zastosowanie lokalnego wzmocnienia.

Jętka jest zatem istotnym elementem więźby, który łączy przeciwległe krokwie, ogranicza ich ugięcie i wpływa na sztywność całego wiązara. Jej działanie zależy nie tylko od wymiarów samej belki, lecz również od wysokości montażu, jakości drewna, geometrii dachu i sposobu wykonania połączeń. W nowym budynku należy stosować rozwiązania wskazane w projekcie, natomiast w istniejącym dachu każdą próbę przesunięcia, wycięcia lub usunięcia jętki trzeba poprzedzić oceną konstrukcyjną.
