Oczep

Co oznacza oczep w budownictwie?

Określenie "oczep" nie odnosi się wyłącznie do jednego elementu występującego w każdym budynku. Jest to nazwa stosowana w kilku rodzajach konstrukcji, których wspólną cechą jest obecność poziomego elementu łączącego lub zamykającego układ pionowych podpór.

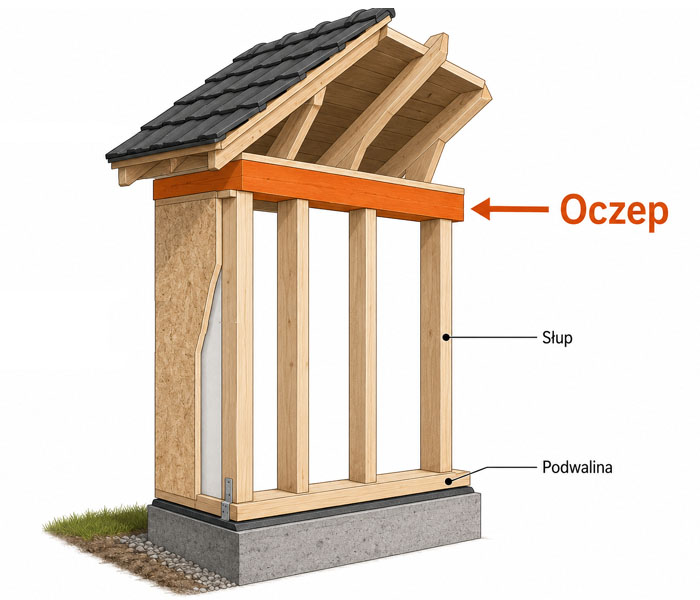

W domu o konstrukcji drewnianej oczep może być belką ułożoną na górnych końcach słupków ściany. Tworzy wtedy podparcie dla stropu, wiązarów albo krokwi i pomaga połączyć poszczególne fragmenty szkieletu w jedną całość.

W fundamentach palowych oczep jest zazwyczaj masywnym elementem żelbetowym. Łączy głowice pali i przekazuje na nie obciążenia pochodzące od ściany, słupa, podpory mostowej lub innej części obiektu. Może mieć postać belki, płyty albo bloku fundamentowego.

Oczepy stosuje się również na górnych krawędziach ścian oporowych, ścian szczelinowych, palisad oraz obudów wykopów. W takich przypadkach wyrównują poziom zakończenia konstrukcji, łączą jej elementy i tworzą podstawę dla kolejnych warstw lub wyposażenia.

Oczep, wieniec, podwalina i nadproże

Nazwy poziomych elementów konstrukcyjnych bywają mylone, ponieważ niektóre z nich mają podobny kształt. Ich położenie i sposób pracy są jednak odmienne.

W budynkach murowanych nazwa "oczep" jest czasem używana w odniesieniu do belki wieńczącej górną część ściany. Jeżeli element tworzy ciągłe żelbetowe spięcie ścian na poziomie stropu lub dachu, dokładniejszym określeniem jest zazwyczaj wieniec.

W konstrukcjach drewnianych podwalina i oczep tworzą odpowiednio dolne oraz górne zamknięcie ściany szkieletowej. Pomiędzy nimi ustawione są słupki, rygle, nadproża oraz dodatkowe elementy wzmacniające otwory.

Nadproże może być połączone z oczepem, ale nie jest jego zamiennikiem. Pracuje przede wszystkim nad konkretnym otworem, natomiast oczep biegnie zwykle wzdłuż większego fragmentu ściany lub całego układu podpór.

Jak działa oczep?

Jednym z głównych zadań oczepu jest połączenie kilku elementów konstrukcyjnych w jeden współpracujący układ. Zamiast przenosić obciążenie wyłącznie na pojedynczy słup lub pal, oczep może rozłożyć je na większą liczbę podpór.

Element ten ogranicza również wzajemne przemieszczanie się połączonych części. Ma to znaczenie między innymi w ścianach szkieletowych, palisadach oraz fundamentach palowych, w których pojedyncze elementy pionowe nie powinny pracować całkowicie niezależnie.

Oczep może tworzyć równą powierzchnię pod kolejną część konstrukcji. Na oczepie drewnianym można oprzeć belki stropowe lub elementy dachu, natomiast na oczepie palowym - ścianę fundamentową, słup, filar albo płytę konstrukcyjną.

W zależności od miejsca zastosowania oczep może być obciążony ściskaniem, zginaniem, rozciąganiem oraz siłami ścinającymi. Z tego powodu jego wysokości, szerokości, zbrojenia albo przekroju drewnianego nie powinno się dobierać wyłącznie na podstawie podobnej realizacji.

Najczęściej spotykane rodzaje oczepów

Podział oczepów można przeprowadzić według materiału, konstrukcji oraz miejsca zastosowania. Ta sama nazwa może więc oznaczać zarówno belkę drewnianą w niewielkim domu, jak i rozbudowany element żelbetowy łączący kilkanaście pali fundamentowych.

Można spotkać również oczepy prefabrykowane, stalowe belki wieńczące oraz elementy zespolone. Wybór rozwiązania zależy od wielkości obciążeń, rozstawu podpór, wymaganej odporności ogniowej, warunków środowiskowych i technologii prowadzenia robót.

Oczep w konstrukcji drewnianej

W ścianie szkieletowej oczep jest poziomą belką lub deską ułożoną na górnych końcach słupków. Łączy słupki, stabilizuje górną część ściany oraz tworzy powierzchnię, na której mogą zostać oparte kolejne elementy konstrukcji.

Oczep może być pojedynczy albo podwójny. Rozwiązanie podwójne stosuje się między innymi wtedy, gdy konieczne jest lepsze połączenie sąsiednich ścian, przykrycie miejsc łączenia elementów oraz rozłożenie obciążeń na większą liczbę słupków.

Łączenia poszczególnych odcinków nie powinny wypadać przypadkowo. W oczepie podwójnym styki obu warstw zwykle się przesuwa, aby nie znajdowały się w tym samym miejscu. Sposób łączenia narożników, ścian krzyżujących się i odcinków nad otworami powinien odpowiadać dokumentacji konstrukcyjnej.

Do wykonania oczepu należy stosować drewno o właściwej klasie wytrzymałości, odpowiedniej wilgotności i przekroju. Materiał skręcony, silnie spękany lub zawilgocony może utrudnić uzyskanie równego poziomu i osłabić połączenia.

Oczep mocuje się do słupków gwoździami, wkrętami, śrubami lub łącznikami ciesielskimi. Rodzaj i liczba mocowań zależą od sposobu pracy ściany, obciążeń pochodzących od stropu i dachu oraz wymagań dotyczących odporności na działanie wiatru.

Oczep żelbetowy i oczep palowy

Oczep żelbetowy jest wykonywany z betonu zbrojonego prętami stalowymi. Może mieć formę belki biegnącej wzdłuż ściany albo zwartego bloku łączącego kilka pali znajdujących się pod jednym słupem.

W fundamencie palowym oczep odbiera obciążenia z nadziemnej części budynku i przekazuje je na głowice pali. Jego geometria zależy między innymi od liczby pali, ich rozstawu, położenia słupa lub ściany oraz wartości przekazywanych sił.

W niewielkim układzie oczep może łączyć dwa lub trzy pale. W większych obiektach przyjmuje postać rozbudowanej płyty obejmującej całą grupę podpór. Zbrojenie musi umożliwiać przeniesienie sił powstających pomiędzy miejscem przyłożenia obciążenia a poszczególnymi palami.

Przed wykonaniem oczepu głowice pali przygotowuje się zgodnie z przyjętą technologią. Może być konieczne usunięcie osłabionej warstwy betonu, oczyszczenie powierzchni, odsłonięcie zbrojenia oraz ustalenie właściwego poziomu zakończenia pali.

Oczep żelbetowy występuje również na górnej krawędzi ściany szczelinowej lub palisady. Łączy wtedy oddzielne sekcje albo pale, wyrównuje zakończenie konstrukcji i może stanowić podparcie dla ściany nadziemnej, bariery, balustrady lub innych elementów.

Od projektu do wykonania oczepu

Pierwszym etapem jest ustalenie obciążeń, które będą przekazywane przez oczep. Projektant uwzględnia ciężar konstrukcji, obciążenia użytkowe, działanie wiatru, nierównomierne osiadanie oraz inne siły zależne od rodzaju obiektu.

Następnie dobiera się wymiary elementu, materiał i sposób połączenia z podporami. W oczepach żelbetowych określa się układ prętów podłużnych, strzemion, zakotwień oraz otulinę zbrojenia. W konstrukcjach drewnianych ustala się przekrój belki i rozmieszczenie łączników.

Przed rozpoczęciem robót trzeba sprawdzić poziom górnych powierzchni słupów, pali lub ścian. Duże różnice wysokości mogą prowadzić do nierównomiernego podparcia oczepu. Nie należy ich korygować przypadkowymi podkładkami lub warstwami materiału o nieznanej nośności.

Przy wykonywaniu oczepu żelbetowego przygotowuje się deskowanie albo formę, układa zbrojenie i kontroluje jego położenie. Szczególnej uwagi wymagają miejsca przejść instalacyjnych, kotew, słupków oraz elementów, które mają zostać później osadzone w betonie.

Beton powinien zostać właściwie ułożony, zagęszczony i pielęgnowany. Zbyt szybkie wysychanie, niedostateczne zagęszczenie albo przemieszczenie zbrojenia może obniżyć trwałość elementu. Obciążanie oczepu powinno nastąpić dopiero po osiągnięciu wymaganych parametrów.

W konstrukcji drewnianej ważne jest zachowanie prostoliniowości i poziomu. Odchylenie oczepu może utrudnić montaż stropu lub dachu, a także prowadzić do nierównomiernego przekazywania obciążeń na słupki.

Błędy i uszkodzenia oczepów

Problemy z oczepem mogą wynikać zarówno z niewłaściwego projektu, jak i z niedokładności wykonawczych. Objawy nie zawsze pojawiają się bezpośrednio po zakończeniu prac. Część z nich ujawnia się dopiero po obciążeniu konstrukcji albo po kilku cyklach zmian temperatury i wilgotności.

Do najczęściej spotykanych błędów należą:

• zastosowanie elementu o zbyt małym przekroju,
• nieprawidłowe rozmieszczenie lub zakotwienie zbrojenia,
• niedostateczne połączenie oczepu ze słupami albo palami,
• pozostawienie oczepu bez stabilnego podparcia na całej wymaganej długości,
• wykonanie drewnianego oczepu z mokrego lub uszkodzonego materiału,
• pokrycie się styków obu warstw oczepu podwójnego,
• brak właściwego zabezpieczenia drewna przed trwałym zawilgoceniem,
• zbyt mała otulina zbrojenia w oczepie żelbetowym,
• niedokładne zagęszczenie betonu wokół prętów i głowic pali,
• wykonywanie przypadkowych otworów oraz bruzd w gotowym elemencie.

Pęknięcia oczepu żelbetowego mogą świadczyć o skurczu betonu, przeciążeniu, nierównomiernym osiadaniu podpór albo niewłaściwym układzie zbrojenia. Nie każda rysa oznacza utratę nośności, jednak jej położenie, szerokość i rozwój powinny zostać ocenione przez osobę posiadającą odpowiednie kwalifikacje.

W oczepach drewnianych należy zwracać uwagę na zawilgocenie, zasinienie, rozwój grzybów, ślady żerowania owadów oraz rozluźnienie połączeń. Samo zakrycie uszkodzonego miejsca płytą lub nową warstwą wykończeniową nie usuwa przyczyny problemu.

Przed wykonaniem otworu instalacyjnego trzeba sprawdzić, czy nie dojdzie do przecięcia prętów zbrojeniowych, osłabienia przekroju drewnianego albo uszkodzenia zakotwień. Oczep jest częścią konstrukcji nośnej, dlatego jego modyfikacje wymagają wcześniejszej oceny.

Oczep - przykłady zastosowania

Oczep w domu szkieletowym

Na górnych końcach słupków ściany układa się poziomy element drewniany. Łączy on słupki, zamyka panel ścienny i przygotowuje podparcie dla konstrukcji stropu albo dachu. W narożnikach oczep współpracuje z elementami sąsiednich ścian, dzięki czemu cały budynek tworzy przestrzenny układ.

Oczep pod słupem opartym na palach

Pod podporą przenoszącą duże obciążenie może znajdować się grupa pali fundamentowych. Żelbetowy oczep łączy ich głowice i rozprowadza siłę ze słupa na wszystkie pale zgodnie z założonym schematem konstrukcyjnym.

Oczep wzdłuż ściany fundamentowej

Jeżeli obciążenie od ściany ma zostać przekazane na szereg pali, wykonuje się podłużny oczep belkowy. Ściana opiera się na nim na większej długości, a obciążenie jest przekazywane na podpory znajdujące się poniżej.

Oczep na palisadzie zabezpieczającej wykop

Pale tworzące obudowę głębokiego wykopu mogą zostać połączone na górze żelbetową belką. Oczep wyrównuje ich zakończenia, ogranicza wzajemne przemieszczanie i przygotowuje konstrukcję do połączenia z dalszymi elementami zabezpieczenia.

Oczep w drewnianej wiacie

Belka ułożona na górze szeregu słupów może stanowić podparcie dla krokwi albo wiązarów. Oprócz przenoszenia obciążeń dachu łączy słupy i pomaga utrzymać ich prawidłowe ustawienie. Połączenia powinny zabezpieczać element zarówno przed przesunięciem, jak i poderwaniem przez wiatr.

Oczep jest więc poziomym elementem stosowanym w wielu odmiennych układach konstrukcyjnych. Niezależnie od tego, czy łączy drewniane słupki, pale fundamentowe czy elementy obudowy wykopu, jego zadaniem jest uporządkowanie sposobu przekazywania obciążeń i zapewnienie współpracy połączonych części. Prawidłowe wykonanie oczepu wymaga zgodności z projektem, starannego przygotowania podpór oraz zastosowania materiałów i połączeń odpowiednich do warunków pracy konstrukcji.
